全自动电脑数控压瓦机控制柜面板的使用

发布时间:2015-05-15 09:40

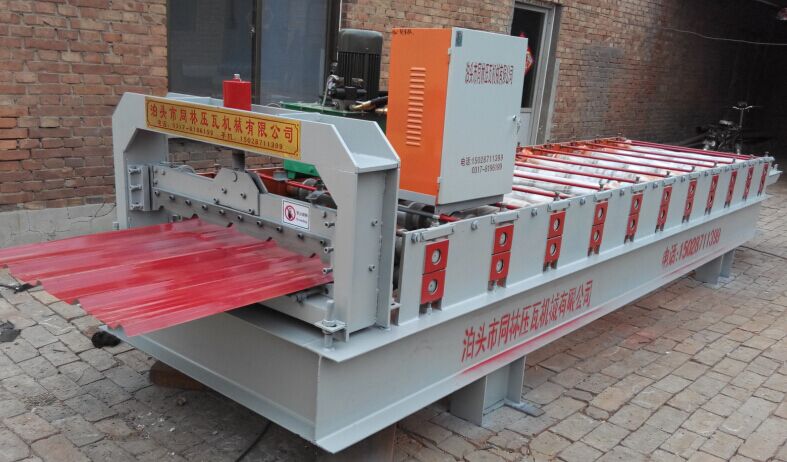

数控840型压瓦机设备

全自动电脑数控压瓦机控制柜面板的使用:


数控全自动压瓦机变频器型自动切割电脑控制柜使用说明

   一、电脑显示屏
  1、数控压瓦机上电后显示屏显示泊头市同林压瓦机械有限公司后,按任意数字键可进入主界面;主界面上显示长度、计划、完成、进度、运行、手动,通过选择键可选择到其中一项,用数字键可以设置该项的大小。C、CE均为清零键。长度为彩钢板的规格长度,单位是mm。计划值是需要压制彩钢瓦板型的数量。完成值是已经压制成型的数量。进度是在压板过程中压制出的长度,当进度值等于长度值时,系统将停车,并自动切断,完成数自动加1。
  2、用户   先要设置长度和计划数,然后通过【选择】键,选中运行选项,再按【确定】键,即可实现全自动运行。当完成数小于计划数时压瓦机运行,系统一直运行到二者相等时停止;当完成数大于或等于计划数时启动运行,只压制一块板并切割完毕后自动停止。按【复位】键可停车。
  3、若启动运行,主机不运行,显示屏显示向上箭头,说明剪切头不到上限位,请开油泵,液压剪切头将自动向上行到位,主机开始运行。若主机在停车前150mm处,没有进入低速运行,将无法压制彩压瓦精度。
  4、在   块试压瓦时,请不要开油泵,以免因长度有误造成损失。   块彩钢板压制完成后,按复位键,然后用尺子量实际长度,一般情况下   块压出的长度与用户设定的长度有误差,把误差调整后再用面板上的【下切】按钮完成   块的切割。
  当显示的长度和实际的长度有一个固定的偏差时,用户可以用下面的方法调整压瓦机:例如,设定的长度是2000mm,实际长度是1998mm,把设定的长度设为2002mm即可,这样实际的长度仍为2000mm。
  5、在全自动运行中,若需临时停车,可按【确定】键,此时系统暂停并记忆已压出彩钢板的长度,若再运行,可再按一下【确定】键。
  6、手动选项为调试压瓦机所用,用户可不必操作,手动选项中的设置内容,直接关系到测量精度,用户不可轻易修改。
  7、变频器是全自动压瓦机的一个非常重要的部分,用户不可操作,   不要被雨淋到:

 二、控制柜面板的使用
  1、油泵开关用来控制油泵的启动与停止。在运行前,请先开油泵,为液压系统提供压力,油泵运行后,注意油泵运行方向和箭头方向是否一致,若不一致,请将油泵电机中的三相电任意二相互换一下。
  2、下切、返回按钮是控制压瓦机切刀运行的。若按下切、返回按钮均无效,一般应考虑是否液压油箱油面太低,应给油箱补充液压油,另外切刀下切和返回过程中,遇到前方的限位开关运行将自动停止。
  3、前进和倒退是通过变频器控制压瓦机正、反运行的,速度可以通过面板上的高低速开关调整。在压瓦机在自动运行过程中务必把速度开关调到调整状态。
