PLC芯片在角驰压瓦机上的广范应用

发布时间:2016-12-13 17:20


PLC芯片在角驰压瓦机上的广泛应用

     随着技术的发达,彩钢角驰压瓦机上也安装了自动化装置,被大家的PLC芯片也应用在了彩钢角驰压瓦机,双层压瓦机,复合板机,C型钢机等彩钢瓦设备上,方便了广大客户的使用,提高了生产效率,降低了生产成本,PLC芯片会在彩钢角驰压瓦机设备上   广泛的被使用。同林压瓦机械厂常年生产销售彩钢角驰压瓦机,双层压瓦机,复合板机,C型钢机等彩钢设备,厂家咨询订购电话:13931760155

       一、概述
  现代化厂房、仓库、高层建筑施工及大型加油站等很多都使用了彩钢瓦,甚至是琉璃瓦式彩钢瓦,使得这些建筑的外观生动、漂亮。这些彩色钢瓦都是采用彩色钢板经压瓦机生产出来的。彩钢板进入压瓦机,通过各种型状的辊轮,压制成各型状,通过切刀切成定量的长度。如果需要琉璃瓦状的,还可以压型。这样就可以做成各式各样的彩钢瓦。复合板压瓦机流水线是彩钢复合保温板的主要生产设备,工序较复杂,用常规控制较难实现,采用了PLC进行控制,实现了系统自动、手动控制功能。
  下面介绍一种角驰压瓦机压瓦机控制系统。
  二、工艺介绍

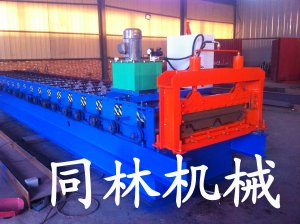

  角驰压瓦机分为三部分,辊道成型部分、压型部分、切刀部分。
  辊道成型部分是由电机拖动,链条带动各辊转动。压型部分是液压缸带动模具上下移动,可以把彩钢压成许多节,形似琉璃瓦。切刀部分是液压缸带动刀具上下移动,可以把彩色钢瓦切断。
  生产过程如下:彩钢板进入辊道成型部分,成型后到压型部分,压成等距离一节一节的,切刀负责定长切割。
  三、控制介绍
  压瓦机执行部分有变频器驱动电机,液压站电机,压型的两个液压电磁阀,切刀的两个液压电磁阀。
  压瓦机检测部分有:检测彩钢瓦长度的脉冲编码器,压型的上下行程开关,切刀的上下行程开关,压型的上下操作按钮,切刀的上下行程按钮,急停开关,液压启停开关等等。
  PLC选用KDN-K3系列的KDN-K306-24AR。它带有14个输入/10个继电器输出,刚好满足输入输出要求。再配KDN文本屏,可以完成参数设定,报警显示,帮助信息,生产数据显示等等。
  角驰压瓦机   要用高数脉冲输入功能,KDN-K306-24AR高数输入性能优良,选AB相抗干扰。并用定值中断功能,精度。
  角驰压瓦机有许多参数要设定,用文本屏设定。参数设定有设备参数和用户参数设定两种。设备参数有:单脉冲长、过冲量、压型距、压型时间、切刀时间等等。用户参数有:张数、长度、   节、末节、节距、节数等等。
  角驰压瓦机控制系统还能完成单板切割功能。
      四、控制系统的特点
  该控制系统操作简单,正常自动生产不需要先倒退,而是一次前进,压型,切割完成。精度高,每片剪切精度小于0.1mm,满足工艺要求。程序运行稳定,。
